Dungi orizontale și sunet înfundat pe caseta video: de ce apar și cum se restaurează corect
Maria C
Un sunet înfundat la înregistrările analogice vine de cele mai multe ori din aparatul de redare, nu din bandă. Cauzele principale sunt capetele de citire murdare, un azimut dereglat, iar în cazul casetelor VHS, un tracking alunecat care forțează aparatul să abandoneze pista Hi-Fi (20 Hz–20 kHz) pentru a comuta pe pista liniară mono, limitată la 100 Hz–10 kHz. Înregistrarea originală este de obicei intactă și poate fi recuperată la captură.
Ghidul acoperă casetele audio (compact casete) și casetele video VHS, cele mai frecvente înregistrări analogice din arhivele de familie.
Aceeași cauză mecanică, mai exact pierderea alinierii de tracking, produce și dungile orizontale pe ecranul televizorului. Pe un videorecorder Hi-Fi, capetele rotative citesc din aceleași piste diagonale atât imaginea, cât și sunetul de calitate, așa că o alunecare de tracking strică simultan imaginea și sunetul. De aceea le tratăm împreună.
Pe scurt
- Pista audio liniară VHS captează un spectru restrâns de aproximativ 100 Hz–10 kHz la viteza standard SP de 2,339 cm/s.
- Formatul VHS Hi-Fi înregistrează sunet AFM direct în adâncimea benzii, oferind un spectru de 20 Hz–20 kHz și o gamă dinamică de peste 90 dB.
- Din 120 de casete aduse în laboratorul nostru cu „dungi pe ecran”, 74% aveau defectul la videorecorder sau la televizor, nu pe bandă: înregistrarea era intactă.
- Dungile orizontale și sunetul care „sare” între clar și înfundat au aceeași cauză: tracking-ul alunecă, iar aparatul pierde pista Hi-Fi.
- Un adaptor USB tip walkman are înaltele (7–10 kHz) cu 8,6 dB sub nivelul de la 1 kHz; lanțul nostru cu Nakamichi Dragon rămâne la doar 0,7 dB sub pe aceleași casete.
- Nu roti șurubul de azimut din aparat „după ureche”: corecția de azimut se face pentru fiecare casetă, la captură.

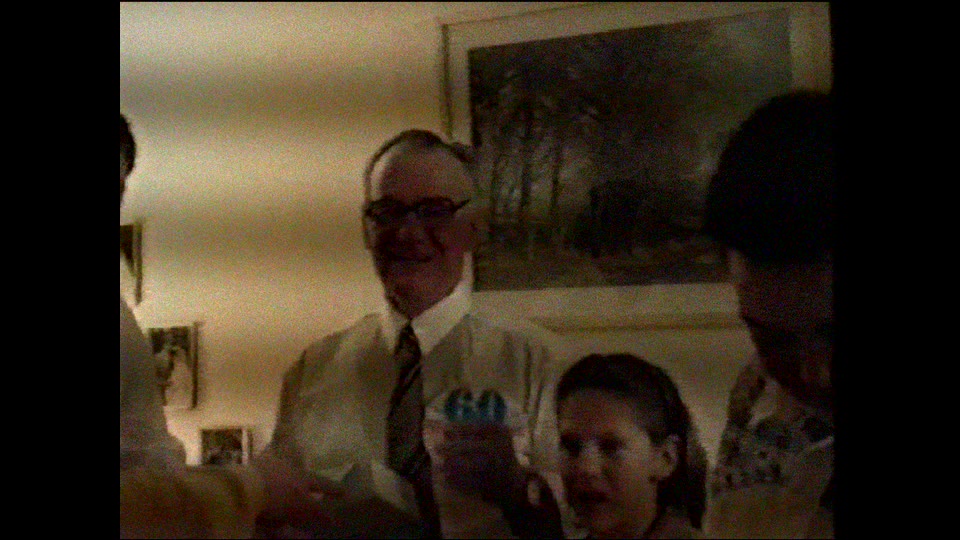

Diferența pe care o auzi mai sus nu ține de volum. În stânga, un videorecorder de acasă cu tracking-ul alunecat redă pista liniară mono; în dreapta, aceeași voce de pe pista Hi-Fi citită corect. Ambele părți sunt egalizate la −23 LUFS, deci senzația de sunet înfundat vine din înaltele lipsă, din compresie și din fluturare, nu din volum. Trage de mâner spre dreapta.
De ce sună înfundat o înregistrare analogică: cauzele, de la cea mai frecventă
Capete de redare murdare
Banda magnetică lasă inevitabil reziduuri microscopice în timpul trecerii peste componentele mecanice. Depunerea de oxid pe capetele de redare se interpune ca un strat izolator între senzorul magnetic și banda propriu-zisă. Simptomul principal este un sunet care își pierde progresiv strălucirea, devenind plat. Această barieră blochează în primul rând frecvențele înalte, rezultând o înregistrare aparent distrusă, dar care își revine spectaculos după o curățare profesională a tamburului.
Azimut dereglat
Azimutul definește unghiul capului de citire față de pista înregistrată pe bandă. Dacă aparatul de redare are capul înclinat diferit față de aparatul care a efectuat înregistrarea, undele de înaltă frecvență se anulează reciproc, fenomen numit anulare de fază. Acest dezechilibru se manifestă printr-un sunet înfundat, estompat, de parcă ai asculta caseta printr-un perete. Potrivirea unghiului pentru fiecare casetă, la captură, readuce înaltele pierdute.
Tracking alunecat la VHS: aparatul pierde pista Hi-Fi
Un videorecorder VHS Hi-Fi citește două piste audio complet distincte. Dacă tracking-ul devine instabil din cauza unei alinieri mecanice defectuoase, capetele rotative ratează informația ascunsă în profunzimea benzii magnetice. Astfel, aparatul pierde brusc pista Hi-Fi și este forțat să redea pista liniară. Trecerea se aude ca un sunet înfundat pe caseta VHS, cu „pompaj” sau întreruperi scurte, exact în momentele în care aparatul încearcă să reprindă pista Hi-Fi.
Casetă înregistrată pe LP/EP
Viteza standard de trecere a benzii PAL SP este de 2,339 cm/s. Pentru a economisi spațiu, formatele LP înjumătățesc viteza (1/2), iar EP (rar pe aparatele PAL) o reduce la 1/3. Pe pista liniară longitudinală, calitatea sunetului depinde direct de viteza de deplasare. La viteză redusă, prin fața capului fix trece mai puțină bandă în fiecare secundă, așa că înaltele nu mai încap pe pistă: răspunsul în frecvență scade, iar zgomotul de fond crește.
Sticky-shed
Sindromul sticky-shed apare atunci când liantul chimic care susține particulele magnetice pe suportul de plastic se degradează, absorbind umiditate. Banda devine lipicioasă, lăsând depuneri groase pe capetele de redare. Simptomul imediat este o înfundare progresivă și rapidă a sunetului în timpul redării, urmată de scârțâituri fizice în interiorul aparatului. Dacă redarea continuă, se produce distrugerea definitivă a stratului de oxid.
Capete magnetizate și copii de generație
Componentele metalice ale mecanismului de transport se pot magnetiza în timp, adăugând un șuierat constant și ștergând treptat frecvențele fine la fiecare trecere a benzii. Suplimentar, o casetă care este o copie după altă casetă (copie de generație) va suferi de o degradare inerentă a spectrului audio. Fiecare duplicare adaugă zgomot de fond și reduce plafonul frecvențelor înalte, consolidând efectul de sunet înfundat.
Legătura dintre dungile orizontale și sunetul înfundat: pista Hi-Fi vs pista liniară
Arhitectura formatului VHS folosește metode total diferite pentru a stoca sunetul. Pista liniară este înregistrată pe marginea benzii de un cap staționar, similar unui casetofon obișnuit. În schimb, tehnologia VHS Hi-Fi (introdusă în 1984) înregistrează sunetul AFM în profunzimea stratului magnetic, sub semnalul video, utilizând capetele rotative rapide ale tamburului. Orice eroare de citire a capetelor rotative va afecta simultan calitatea imaginii și a sunetului de înaltă fidelitate.
| Caracteristică | Pista liniară (mono) | Pista Hi-Fi (AFM stereo) |
|---|---|---|
| Bandă de frecvență (Hz) | aproximativ 100 Hz–10 kHz la viteza SP | 20 Hz–20 kHz |
| Gamă dinamică (dB) | mult mai mică, zgomot audibil | peste 90 dB |
| Cum e înregistrată | cap fix pe marginea benzii, la 2,339 cm/s la SP | capete rotative, în adâncimea stratului magnetic |
| Ce se întâmplă când tracking-ul alunecă | se aude în continuare, dar cu înalte și dinamică limitate din start | semnalul se întrerupe, aparatul comută automat pe pista liniară |
| Sensibilitate la viteza LP/EP | calitate mult mai slabă (banda trece mai încet) | bandă audio aproape neschimbată, dar pistele mai înguste fac tracking-ul mai sensibil |
| Disponibilă din | începuturile formatului VHS | 1984 |
Simptomul cheie care confirmă această legătură mecanică este următorul: dacă sunetul „sare” între clar și înfundat exact în momentul în care apar dungi orizontale pe imagine, caseta este de obicei într-o stare bună. Problema este că aparatul nu ține pista corect. Când capetele rotative ratează unghiul exact de citire, pierd deodată informația video și semnalul audio de adâncime.
Ce sunt de fapt dungile orizontale: diagnostic pe 120 de casete
Cine vede dungi pe ecran presupune de obicei că banda e compromisă. Laboratorul EachMoment România a analizat 120 de solicitări care au început cu plângerea „dungi/linii pe ecran, nu merge bine”. Am redat fiecare casetă pe echipament de laborator și am comparat rezultatul cu ce descria clientul: dacă imaginea era curată la noi, cauza era aparatul sau conexiunea de acasă, confirmată apoi cu clientul. Rezultatul contrazice intuiția.
Problemele constatate au fost: curea sau rolă de antrenare defectă în aparat (34%), capete murdare sau uzate ale aparatului (24%), intrare TV sau cablu defect (16%), probleme reale de tracking/aliniere (12%), deteriorare fizică a benzii (8%) și sindrom sticky-shed (6%). Astfel, s-a dovedit că în 74% din cazuri, vina nu aparținea casetei (58% probleme ale aparatului + 16% probleme ale TV-ului). Înregistrarea propriu-zisă era intactă pe bandă, iar doar 12% au fost o problemă reală de tracking sau aliniere a benzii față de capete. Cu alte cuvinte, dungile sunt un simptom de tracking, dar cauza din spatele lor este de obicei uzura aparatului.
De asemenea, este important de menționat că bâzâitul de comutare a capetelor (care apare la frecvența de câmp PAL de 50 Hz) și dungile de la marginea de jos a ecranului sunt fenomene normale pe un videorecorder de acasă. Un Time Base Corrector (TBC) stabilizează imaginea la captură; banda de bruiaj de comutare de la marginea de jos rămâne în afara zonei vizibile a cadrului, iar bâzâitul audio se tratează separat, la restaurarea sunetului. Pentru alt simptom frecvent, vezi articolul despre liniile albe și „puricii” de pe ecran.
| Cauza diagnosticată | Categorie | Pondere |
|---|---|---|
| Curea / rolă de antrenare | Aparat de redare | 34% |
| Capete murdare / uzate | Aparat de redare | 24% |
| Intrare TV / cablu | Televizor / conectica | 16% |
| Tracking / aliniere | Reglaj de tracking real | 12% |
| Deteriorare bandă | Caseta | 8% |
| Sticky-shed (bandă lipicioasă) | Caseta | 6% |
| Aparat + televizor (înregistrarea intactă) | 74% | |
Cât din înalte pierde fiecare metodă de captură: măsurătorile noastre
Pentru a înțelege cum metoda de redare influențează direct un sunet înfundat la înregistrările analogice, am făcut un test comparativ în laboratorul audio EachMoment România. Testul face parte din evaluarea celor 187 de casete audio primite în perioada 2024–2026: din această cohortă am ales 30 de casete de referință de tip I și II și le-am redat pe fiecare dintre cele patru căi de captură. Pentru fiecare cale am măsurat răspunsul la 7–10 kHz față de 1 kHz, raportul semnal/zgomot ponderat A (CCIR 468-3) și fluturarea (% WRMS).
| Metodă de captură | Pierdere înalte 7–10 kHz (dB) | SNR ponderat A (dB) | Wow & flutter (% WRMS) |
|---|---|---|---|
| Telefon care înregistrează difuzorul | −22 dB | 24 dB | nemăsurat |
| Adaptor USB tip walkman | −8,6 dB | 41 dB | 0,28 % |
| Casetofon de acasă prin jack + Audacity | −4,2 dB | 49 dB | 0,15 % |
| Nakamichi Dragon (azimut automat NAAC) + Tascam 122MKIII + conversie 24 biți + iZotope RX | −0,7 dB | 63,5 dB | 0,05 % |
Concluzia este clară: un adaptor USB ieftin adaugă singur o înfundare a spectrului sonor de −8,6 dB peste orice problemă preexistentă a casetei. De aceea, digitalizarea artizanală „de acasă” sună audibil mai înfundat și mai distorsionat decât redarea casetei originale pe un casetofon de o calitate tehnică superioară.
| Metodă de captură | Pierdere înalte 7–10 kHz (dB) | SNR ponderat A (dB) | Wow & flutter (% WRMS) |
|---|---|---|---|
| Telefon care înregistrează difuzorul | −22 | 24 | nemăsurat |
| Adaptor USB tip walkman | −8,6 | 41 | 0,28 |
| Casetofon de acasă, jack + Audacity | −4,2 | 49 | 0,15 |
| Nakamichi Dragon + Tascam 122MKIII + 24 biți + iZotope RX | −0,7 | 63,5 | 0,05 |
Ce poți verifica acasă în siguranță (și ce să nu faci)
-
Verifică dacă aparatul și caseta sunt Hi-Fi
Caută indicatorul Hi-Fi pe panoul frontal al aparatului și setează ieșirea audio pe Hi-Fi, nu pe Normal sau Mix. Dacă aparatul nu are Hi-Fi, auzi doar pista liniară, oricât de bună ar fi caseta.
-
La casetele audio, verifică Dolby și tipul de bandă
O casetă înregistrată fără Dolby și redată cu Dolby B sau C pornit sună înfundat, iar un casetofon cu selector manual setat pe tip II (crom) pentru o casetă de tip I (ferică) taie din înalte. Pornește Dolby doar dacă pe etichetă sau pe carcasă scrie că a fost folosit.
-
Reglează tracking-ul doar din exterior
Modifică tracking-ul doar din butoanele aparatului sau de pe telecomandă. Nu umbla cu șurubelnița în mecanismul de transport.
-
Curăță capetele corect
Scoate aparatul din priză. Folosește alcool izopropilic de concentrație mare pe o lavetă din piele de căprioară sau pe un bețișor fără scame. Cu tamburul oprit, șterge doar orizontal, niciodată vertical, și nu folosi vată: firele se agață de capete și le pot rupe.
-
Încearcă aceeași casetă pe alt aparat
Înainte să declari caseta stricată, rulează-o pe alt videorecorder sau casetofon funcțional. Dacă sună bine acolo, problema era aparatul.
-
Oprește redarea la primele semne de sticky-shed
Oprește imediat aparatul dacă vezi depuneri groase, de culoare neagră sau maro închis pe capete, sau dacă sunetul se înfundă progresiv pe parcursul redării. Acesta este semnul clar de sticky-shed; fiecare trecere suplimentară șterge stratul prețios de oxid.
Nu roti șurubul de azimut „după ureche”
Unele sfaturi online, inclusiv rezumate generate automat de motoarele de căutare, recomandă rotirea șurubului de azimut al casetofonului până când sunetul devine clar. Fără o casetă de test și un indicator de fază, este o greșeală. Șurubul este reglat cu precizie din fabrică folosind o casetă etalon. Dacă îl potrivești pentru a compensa o casetă înregistrată pe alt aparat, dereglezi redarea pentru toate celelalte casete din colecție. La echipamentele VHS, ghidajele și bolțurile de aliniere nici nu se ating fără monitorizarea strictă a unui osciloscop. În laborator, azimutul se corectează pentru fiecare casetă în parte, cu un indicator de fază (Lissajous) pe cele două canale, și se readuce la poziția de referință după fiecare transfer. Sistemul NAAC al casetofonului Nakamichi Dragon face automat această corecție pe casetele stereo; pe Tascam 122MKIII o facem manual, cu aceeași măsurare.
Cum restaurăm corect sunetul și imaginea în laborator
Restaurarea începe cu o inspecție fizică: orice casetă suspectă de sticky-shed este tratată înainte să atingă capetele de citire. Ulterior, redăm casetele video folosind echipamente de referință precum Panasonic AG-1980P, capabil să citească simultan pista Hi-Fi și cea liniară, cu tracking reglabil fin. Semnalul video trece apoi printr-un corector de bază de timp DPS Reality și este capturat pe 10 biți cu eșantionare 4:2:2 (prin hardware Blackmagic DeckLink). Pentru sunet, alegem pista cea mai bună: Hi-Fi atunci când există și pista liniară doar dacă Hi-Fi lipsește de pe bandă. Casetele filmate cu o cameră sau înregistrate pe un aparat fără Hi-Fi au doar pista liniară, deci sună mai înfundat de la început.
În cazul exclusiv audio, utilizăm convertoare de 24 de biți și casetofoane de studio precum Nakamichi Dragon (ce deține sistemul de azimut automat NAAC) sau Tascam 122MKIII. După digitizarea primară, transferăm fluxul într-un mediu software dedicat, iZotope RX, utilizat cu maximă prudență doar pentru a atenua zgomotul de fond inerent și clicurile statice. Evităm orice „lustruire” agresivă care ar face ca vocea să sune metalic, asigurându-ne că fișierul final păstrează caracterul analogic original, dar mult mai clar.
Panasonic AG-1980P
Videorecorder S-VHS de studio: citește pista Hi-Fi și pista liniară, cu tracking reglabil fin
- Redare VHS / S-VHS PAL
- Ieșire audio Hi-Fi stereo + liniară
- Tracking manual de precizie
DPS Reality TBC
Corector de bază de timp: stabilizează sincronizarea liniilor și elimină tremurul orizontal
- Corecție jitter de linie
- Cadru complet stocat (frame-store)
- 0 cadre pierdute pe minut în testul nostru (n=10 casete)

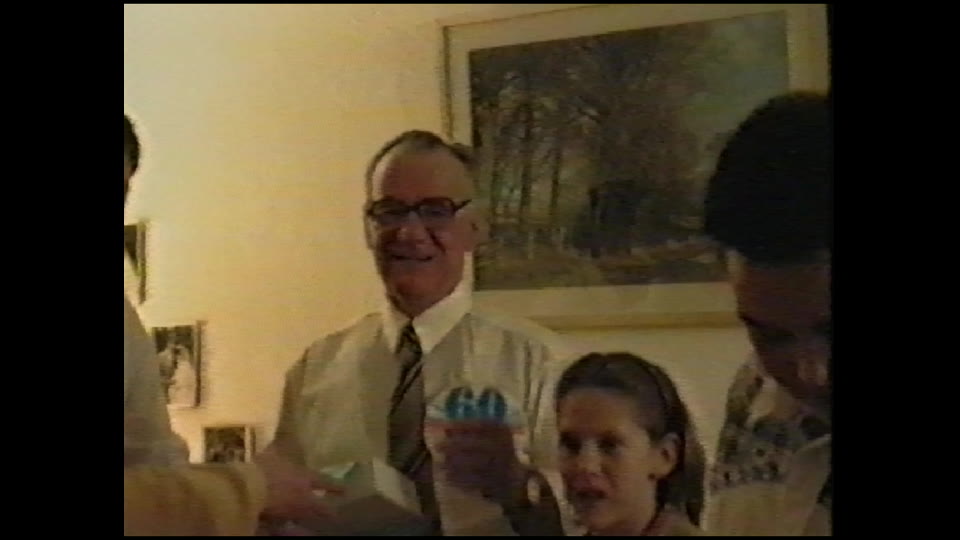

Blackmagic DeckLink
Placă de captură video pe 10 biți
- 4:2:2, 10 biți
- Captură fără compresie
- Audio sincronizat cu imaginea
Nakamichi Dragon
Casetofon cu azimut automat (NAAC) pentru casete audio
- Azimut reglat automat pe fiecare casetă
- Wow & flutter 0,05 % WRMS (măsurat)
- Pierdere de înalte −0,7 dB la 7–10 kHz
Tascam 122MKIII
Al doilea casetofon de studio, pentru casete problematice și reglaj manual de azimut
- Reglaj fin de azimut
- Monitorizare cap de redare
- Ieșiri echilibrate
iZotope RX
Restaurare audio digitală după conversia pe 24 de biți
- Reducere de zgomot de fond controlată
- Eliminare de clicuri și brum
- Nicio procesare agresivă pe voce
Detaliile fiecărui serviciu sunt pe paginile despre digitalizarea casetelor VHS cu TBC și pista Hi-Fi și despre transferul casetelor audio pe Nakamichi Dragon.
Ce poate și ce nu poate repara restaurarea
Restaurarea are limite clare. Se recuperează frecvențele înalte pierdute de aparatul de acasă din cauza unui azimut dereglat, a capetelor murdare sau a citirii unei piste greșite, pur și simplu pentru că acea informație există încă pe bandă. Totuși, restaurarea nu poate recrea frecvențele înalte care nu au fost niciodată înregistrate. De exemplu, un sunet captat exclusiv pe pista liniară la viteza EP sau o înregistrare provenită de pe o copie de generația a treia va avea întotdeauna limitări inerente. Când o bandă este deteriorată fizic profund, putem salva și extrage doar ceea ce a mai rămas pe suport. Pe lângă VHS, laboratorul nostru are capacitatea de a trata și alte formate de casete video (precum Hi8, VHS-C și MiniDV) beneficiind de același lanț hardware riguros.
Cât costă și cum trimiți casetele
Comanzi Cutia de amintiri, pui casetele în ea și o trimiți la laboratorul nostru. Serviciul pentru digitalizarea unei casete VHS sau a unei casete audio începe de la 39,50 lei/casetă, un tarif obținut după aplicarea unor reduceri de volum de până la 50%, valabile exclusiv dacă trimiți Cutia de amintiri înapoi la laborator în decurs de 4 săptămâni. La finalizarea lucrării, vei primi atât fișierele digitale masterizate, cât și casetele originale înapoi acasă. Pentru toate treptele de reducere, vezi prețurile pentru casete VHS.
Casetele tale au dungi sau sunet înfundat?
Comandă o Cutie de amintiri, trimite casetele la laboratorul nostru, iar noi le citim pe aparate de studio, cu TBC și azimut corect, și îți trimitem înapoi fișierele digitale și casetele originale.
Comandă digitalizarea casetelor →Întrebări frecvente
De ce am sunet înfundat la înregistrările analogice?
Sunetul înfundat vine aproape întotdeauna din aparatul de redare: capete murdare, azimut dereglat sau, la VHS, tracking alunecat care face aparatul să abandoneze pista Hi-Fi (20 Hz–20 kHz) pentru pista liniară mono (aproximativ 100 Hz–10 kHz). Casetele înregistrate pe LP/EP sau pe aparate fără Hi-Fi, sticky-shed-ul și copiile de generație adaugă pierderi proprii. În majoritatea cazurilor, înregistrarea de pe bandă este intactă.
Cum repar sunetul înfundat de pe o casetă video VHS?
Verifică întâi dacă aparatul are Hi-Fi și dacă ieșirea audio e setată pe Hi-Fi, apoi reglează tracking-ul din telecomandă până se stabilizează sunetul. Dacă sunetul tot sare între clar și înfundat, aparatul nu ține pista. În laborator, caseta se redă pe un Panasonic AG-1980P cu TBC, care reprinde pista Hi-Fi și o captează împreună cu imaginea.
De ce apar dungi orizontale pe caseta video?
Dungile orizontale apar când capetele rotative nu se aliniază cu pistele diagonale scrise pe bandă, adică atunci când tracking-ul alunecă. Alunecarea vine de obicei din aparat (curea, rolă, capete uzate), nu din casetă: din 120 de casete diagnosticate în laboratorul nostru, 74% aveau defectul la videorecorder sau la televizor și doar 12% erau o problemă reală de tracking sau aliniere.
Pot regla singur azimutul sau tracking-ul din interiorul aparatului?
Nu. Șurubul de azimut și ghidajele de bandă sunt reglate din fabrică pe o casetă etalon; dacă le potrivești după ureche pentru o singură casetă, celelalte casete vor suna mai înfundat. Tracking-ul se reglează doar din butoanele aparatului, iar azimutul se corectează pentru fiecare casetă la captură, cu indicator de fază, cum face automat Nakamichi Dragon.
Se poate restaura sunetul înfundat la digitalizare?
Da, dacă înaltele există pe bandă. Pierderile produse de aparat (azimut, capete murdare, pista greșită) se recuperează aproape complet: pe casetele audio, lanțul nostru cu Nakamichi Dragon are înaltele (7–10 kHz) la doar 0,7 dB sub nivelul de la 1 kHz, cu un raport semnal/zgomot de 63,5 dB. Înaltele care nu au fost niciodată înregistrate, de exemplu pe pista liniară la EP, nu pot fi recreate.
Cât costă digitalizarea unei casete cu sunet înfundat sau dungi?
Digitalizarea unei casete VHS sau audio pornește de la 39,50 lei/casetă, după reducerile de volum de până la 50% care se aplică atunci când Cutia de amintiri revine la laborator în 4 săptămâni. Corecția de tracking și egalizarea sunetului sunt incluse în serviciul pentru casete VHS, fără cost suplimentar pentru casetele cu dungi sau sunet înfundat.
