Conectare VCR la TV prin HDMI: sunet clar, dar fără imagine

Dacă ai conectat videorecorderul la televizor prin HDMI și auzi sunet clar, dar fără imagine, cablul HDMI, intrarea televizorului și alimentarea adaptorului funcționează. Problema stă pe drumul imaginii spre adaptorul SCART-HDMI: cablul e în priza AV2 în loc de AV1, ieșirea SCART e setată greșit sau, la adaptoarele cu comutator, comutatorul IN/OUT e pe poziția greșită. A doua categorie de cauze apare atunci când adaptorul primește imaginea, dar nu se poate sincroniza pe semnalul PAL 576i la 50 Hz. Asta se întâmplă din cauza benzii sau a capetelor uzate, a protecției Macrovision sau a unei casete NTSC. În majoritatea cazurilor rezolvi problema în 10 minute, fără unelte.

Ghidul de mai jos pornește de la un singur fapt tehnic, pe care forumurile îl sar. Sunetul trece prin adaptor fără nicio sincronizare, iar imaginea are nevoie de ea. De aici rezultă cele șase cauze, ordinea în care le verifici și momentul în care trebuie să te oprești ca să nu riști caseta.

De ce se aude sunetul, dar imaginea lipsește

Un adaptor SCART-HDMI nu e un simplu cablu. E un mic convertor activ: citește semnalul analogic, îl digitizează și îl trimite televizorului ca semnal HDMI la 720p sau 1080p. Cele două componente ale semnalului trec prin el foarte diferit.

Sunetul e o undă analogică simplă pe pinii audio ai mufei SCART. Adaptorul o eșantionează și o pune în fluxul HDMI fără să aibă nevoie de vreun reper de timp. Dacă pinii audio au contact, auzi sunetul.

Imaginea e mai pretențioasă. Semnalul PAL are 625 de linii, din care 576 sunt vizibile, desenate în semicadre întrețesute la 50 Hz. Fiecare linie și fiecare cadru încep cu un impuls de sincronizare. Cipul adaptorului trebuie să se „agațe” de aceste impulsuri înainte să poată reconstrui imaginea. Dacă nu primește semnalul video pe pinul corect (composite, pinul 19) sau dacă impulsurile sunt prea instabile, cipul nu are ce scala. Rezultatul e un ecran negru sau albastru, în timp ce sunetul continuă.

Simptomul e diferit de mesajul „Lipsă semnal”. Acolo televizorul nu primește nimic, nici măcar fluxul HDMI cu sunet, iar cauza ține de alimentare, de handshake sau de intrarea HDMI. Pentru acel caz, citește ghidul nostru pentru adaptorul SCART-HDMI care nu dă semnal. În cazul de aici, legătura HDMI există, doar că poartă un cadru gol.

Tabel de diagnostic: simptom → cauză → ce faci

Simptom	Cauza probabilă	Ce verifici	Cine rezolvă
Sunet, ecran complet negru, pe orice casetă	Cablul e în AV2/DECODER/EXT2, care pe multe aparate e intrare sau buclă pentru decodor	Mută mufa în AV1/EXT1/TV	Tu
Nimic sau doar o parte din semnal, pe un adaptor cu comutator	Comutatorul IN/OUT pe poziția greșită	Treci comutatorul pe OUT/OUTPUT (verifică marcajul adaptorului)	Tu
Sunet, ecran negru doar cu acest adaptor	Ieșirea SCART setată pe RGB (la puținele aparate care au opțiunea), iar adaptorul ieftin nu o acceptă	Meniul videorecorderului: ieșire AV1 pe „Video”/„CVBS”	Tu
Imaginea apare o secundă, apoi se face negru, cu sunetul continuu	Adaptorul pierde sincronizarea pe semnal slab	Rezoluție 720p, alimentare 5V/1A separată, altă casetă	Tu, apoi laboratorul
O casetă merge, alta are doar sunet	Bandă slăbită sau capete murdare/uzate	Nu forța caseta, nu curăța capetele cu bețișoare	Laboratorul
Filmele cumpărate sau închiriate au doar sunet, cele de familie merg	Protecție Macrovision	Încearcă o înregistrare de acasă	Laboratorul (sincronizator de cadru)
Imagine distorsionată, alb-negru sau ecran negru; sunet încetinit	Casetă NTSC (60 Hz) pe un lanț doar PAL	Eticheta casetei, originea ei	Laboratorul (deck multistandard)

Remedierea în 7 pași (10 minute)

1. Verifică comutatorul IN/OUT, dacă există. Multe convertoare SCART-HDMI simple nu au comutator. Unele adaptoare SCART intermediare au un comutator marcat IN/OUT sau INPUT/OUTPUT. Pentru legătura videorecorder → televizor, semnalul iese din videorecorder, deci comutatorul trebuie să fie pe OUT. Marcajele diferă de la un producător la altul, așa că încearcă ambele poziții.
2. Folosește priza AV1 a videorecorderului. Aparatele cu două prize SCART scot imaginea de pe casetă pe AV1 (marcată și EXT1 sau TV). Pe multe aparate, AV2/DECODER e în principal intrare sau buclă pentru decodor, deci nu e locul potrivit pentru redare.
3. Setează ieșirea pe Video/CVBS. Puține videorecordere au opțiunea RGB. Dacă al tău o are, alege în meniu ieșirea „Video” sau „CVBS” pentru AV1. Adaptoarele ieftine citesc semnalul composite de pe pinul 19.
4. Adaptorul pe 720p, cu alimentare separată. Dacă adaptorul are comutator 720p/1080p, încearcă mai întâi 720p. Lasă intrarea HDMI a televizorului pe „Auto”. Alimentează adaptorul de la un încărcător de 5V/1A, nu din portul USB al televizorului, care poate da prea puțin curent.
5. Testează cu o casetă înregistrată acasă. O filmare de familie nu are protecție la copiere. Dacă ea are imagine și filmul cumpărat nu, ai găsit cauza.
6. Testează a doua casetă și tracking-ul. Apasă tracking +/− câteva trepte. Dacă imaginea apare și dispare, adaptorul se luptă cu un semnal slab.
7. Oprește-te dacă eșuează o singură casetă. Când doar o anumită casetă are sunet fără imagine, cauza e banda sau capetele. Rulările repetate pe un aparat cu probleme pot zgâria banda definitiv.

Când problema nu e cablul: banda, capetele și sincronizarea

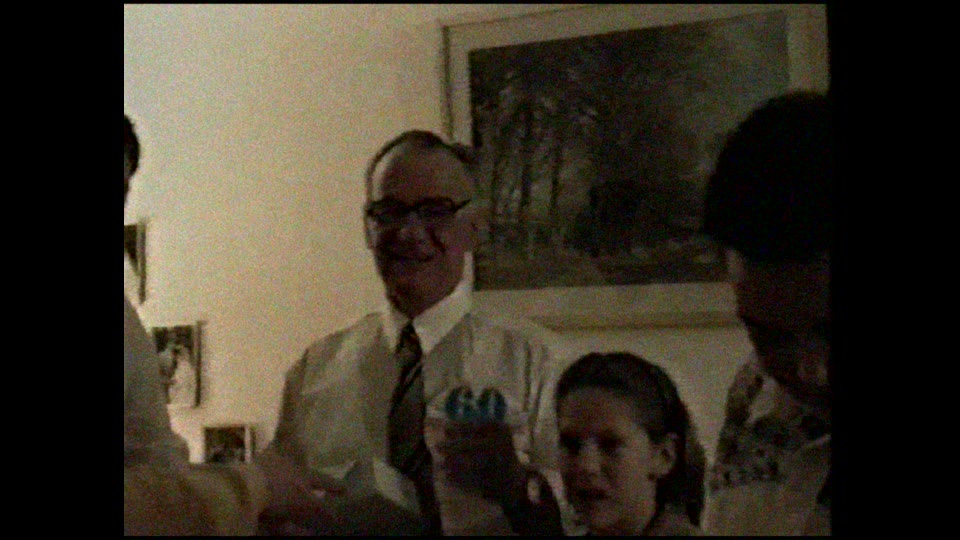

Un videorecorder de casă nu redă niciodată perfect stabil. Banda se întinde, capetele se uzează, iar sincronizarea de pe casetă fluctuează. Televizoarele cu tub suportau aceste fluctuații. Cipurile de scalare din adaptoarele HDMI sunt mult mai stricte: când impulsurile de sincronizare devin neregulate, ele taie imaginea, dar nu și sunetul.

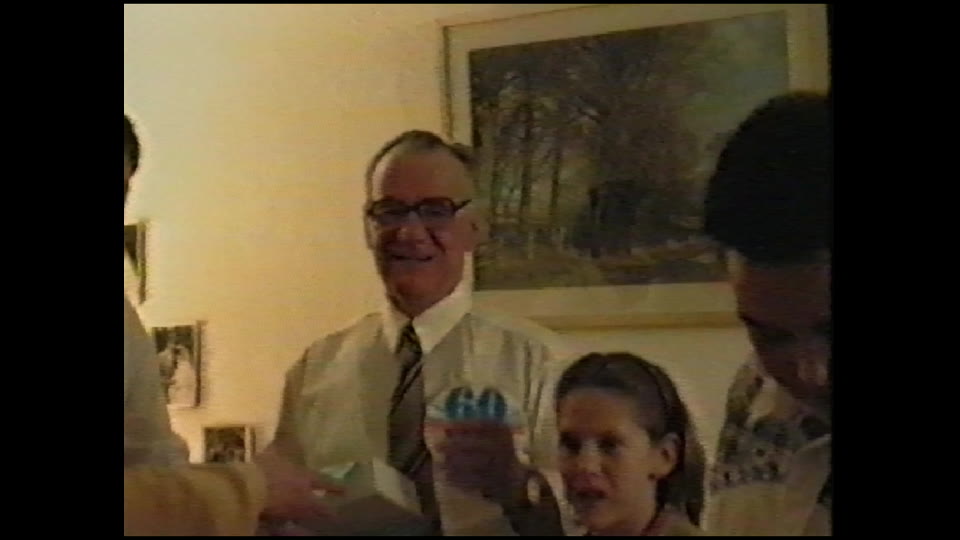

Profesioniștii folosesc aici două aparate. Corectorul de bază de timp (TBC) reface sincronizarea pentru fiecare linie. Sincronizatorul de cadru o reface pentru fiecare cadru întreg. Pe bancul nostru de test (n=10 casete, aceeași sursă), un videorecorder de casă cu adaptor de captură fără TBC a pierdut sau a repetat circa 14 cadre pe minut. Deck-ul Panasonic AG-1980P cu DPS Reality TBC a pierdut 0. Detaliile sunt în articolul despre ce corectează concret un TBC. Dacă imaginea apare, dar e plină de zgomot, citește diagnosticul semnal slab sau capete uzate.

Nu curăța capetele cu alcool și bețișoare de urechi. Fibrele de bumbac se agață de capetele de ferită, iar un capăt rupt înseamnă un videorecorder pierdut.

Casetele cumpărate sau închiriate: protecția Macrovision

Multe filme VHS comerciale din anii ’80–’90 au protecție la copiere Macrovision. Aceasta inserează impulsuri deformate în zona de sincronizare a semnalului. Un televizor cu tub le ignora, dar un recorder sau un cip de captură „se încurcă” în ele. Unele adaptoare SCART-HDMI reacționează la ea: imaginea pâlpâie, se întunecă periodic sau dispare, iar sunetul merge normal. Multe alte adaptoare o tolerează.

Înregistrările făcute acasă, cum ar fi nunți, botezuri, vacanțe sau emisiuni înregistrate de la televizor, nu au Macrovision. Dacă doar filmele cumpărate au problema, adaptorul și cablul sunt în regulă.

Casete NTSC aduse din străinătate

Casetele înregistrate în America sau în Japonia folosesc standardul NTSC: 525 de linii la 60 Hz. Și viteza benzii diferă: 33,35 mm/s în NTSC față de 23,39 mm/s în PAL. Pe un videorecorder doar PAL, caseta NTSC se redă distorsionat sau deloc, iar sunetul liniar se aude încetinit. Unele aparate PAL redau NTSC ca „NTSC 4.43” la 60 Hz. Atunci imaginea poate apărea alb-negru sau poate lipsi, pentru că multe adaptoare ieftine nu acceptă 60 Hz. Pentru aceste casete e nevoie de un deck multistandard care redă NTSC nativ.

Adaptor SCART-HDMI cu comutator IN/OUT

Convertor activ cu upscaler

Acasă

• Comutatorul trebuie pe OUT pentru VCR → TV
• Citește de obicei doar composite (pin 19)
• Fără TBC: pierde imaginea la sincronizare slabă

Priza SCART AV1 / EXT1

Ieșirea principală a videorecorderului

Videorecorder

• Singura care scoate imaginea de pe casetă
• AV2/DECODER poate trece doar sunetul
• Setare meniu: Video/CVBS, nu RGB

Panasonic AG-1980P

Deck S-VHS profesional cu TBC

Laborator

• Capete verificate, în toleranță
• TBC pe fiecare linie
• Citește VHS și S-VHS

DPS Reality TBC

Corector extern de bază de timp

Laborator

• Sincronizare refăcută pe cadru întreg
• Semnal curat chiar și pe casete cu sincronizare slabă
• Sunet și imagine sincron

Captură 10-bit 4:2:2

Lanț de captură fără upscaling

Laborator

• Fără conversie dublă 576i → 1080p → re-comprimare
• Păstrează detaliile culorii
• Fișier MP4 + link în cloud

Merită să te chinui cu adaptorul sau trimiți casetele la laborator?

Pentru a viziona casete, un adaptor SCART-HDMI configurat corect e suficient. Pentru a salva înregistrările nu e o soluție bună. Lanțul adaptor HDMI + placă de captură HDMI face o conversie dublă: scalează semnalul de 576i la 720p sau 1080p, apoi îl comprimă din nou. Lanțul nu are TBC, deci păstrează în fișier fiecare cadru pierdut.

În laborator, fiecare casetă trece printr-un deck Panasonic AG-1980P cu TBC și apoi printr-o captură 10-bit 4:2:2, fără scalare intermediară. Primești fișierele MP4 și un link în cloud. Digitalizarea casetelor VHS costă de la 47,40 lei pe casetă, după reduceri. Îmbunătățirea AI Full HD este opțională, la 4,99 lei pe casetă. Comanzi o Cutie de amintiri, pui casetele în ea și o trimiți la laborator. Același proces acoperă și casetele mici VHS-C din camera video. Peste 12.000 de familii și-au salvat deja arhivele astfel.

Întrebări frecvente

De ce am sunet, dar nu am imagine când conectez videorecorderul prin HDMI?

Sunetul trece prin adaptorul SCART-HDMI fără sincronizare, iar imaginea are nevoie ca adaptorul să se sincronizeze pe semnalul PAL 576i. Cauzele obișnuite sunt cablul în priza AV2 în loc de AV1, ieșirea SCART setată pe RGB sau, la adaptoarele cu comutator, comutatorul IN/OUT pe poziția greșită. Dacă problema apare doar la unele casete, de vină sunt banda, capetele sau protecția Macrovision.

Contează comutatorul IN/OUT de pe adaptorul SCART?

Contează doar dacă adaptorul are un astfel de comutator, iar multe convertoare SCART-HDMI simple nu au. Pentru legătura videorecorder → televizor, comutatorul trebuie să fie pe OUT, pentru că semnalul iese din videorecorder. Marcajele diferă de la un producător la altul, așa că încearcă ambele poziții.

Este defect cablul HDMI dacă nu am imagine?

Aproape niciodată. Dacă auzi sunetul prin televizor, legătura HDMI funcționează și transportă fluxul digital. Cablul HDMI duce sunetul și imaginea împreună, deci un cablu defect le-ar opri pe amândouă.

Ajută un adaptor mai scump la casetele cu Macrovision?

Uneori, dar nu e garantat. Protecția Macrovision deformează impulsurile de sincronizare, iar comportamentul depinde de cipul adaptorului. Un lanț cu sincronizator de cadru, care regenerează impulsurile de sincronizare, rezolvă de obicei problema, dar nu în toate cazurile.

De ce imaginea e alb-negru sau distorsionată, iar sunetul încetinit?

De obicei, caseta este NTSC (525 de linii, 60 Hz), înregistrată în America sau în Japonia, și e redată pe un lanț PAL. Viteza benzii diferă, așa că pe un aparat doar PAL și sunetul se aude încetinit. Ai nevoie de un deck multistandard și de un adaptor care acceptă 60 Hz.

Pot digitiza casetele prin adaptor și o placă de captură HDMI?

Poți, dar calitatea e limitată. Lanțul face o conversie dublă (scalare la 720p/1080p, apoi recompresie) și nu are TBC. Pe bancul nostru de test, un lanț de casă fără TBC a pierdut sau a repetat circa 14 cadre pe minut, față de 0 cu TBC.
