Imaginea VHS sare sau se derulează: cauza și ce corectează un TBC

Dacă imaginea VHS sare la intervale pe ecranul televizorului tău, cauza cea mai frecventă este tracking-ul: caseta a fost înregistrată pe alt aparat sau banda s-a întins, iar impulsurile de sincronizare ajung neregulat. Dacă imaginea se derulează continuu pe verticală, semnalul și-a pierdut sincronizarea verticală. Dacă imaginea tremură și marginile devin ondulate, experimentezi fenomenul de jitter al bazei de timp, o instabilitate pe care o corectează un TBC (corector de bază de timp), cum este lanțul Panasonic AG-1980P + DPS Reality TBC din laboratorul nostru. Un TBC este un circuit care memorează liniile video sosite neregulat de pe bandă și le retrimite pe un ceas stabil, cu sincronizare nouă.

Sare, se derulează sau tremură? Diferența contează

„Sare”, „se derulează” și „tremură” sunt trei defecte diferite, cu trei cauze diferite. Uită-te cum se mișcă imaginea, apoi caută rândul potrivit în tabel.

De ce imaginea VHS sare: ce se întâmplă de fapt în semnal

Structura semnalului analogic video este definită de impulsuri electronice invizibile care spun televizorului unde începe fiecare linie și fiecare cadru. Sistemul standard PAL desenează cadre compuse din exact 625 de linii orizontale, livrate sub formă de 50 de câmpuri intercalate pe secundă. O stabilitate perfectă a imaginii necesită ca pulsul de sincronizare orizontală și cel de sincronizare verticală să ajungă la momentul precis prestabilit, altfel televizorul nu mai știe unde să poziționeze rândul de pixeli primit. Când redai o bandă magnetică, viteza fizică a tamburului și tensiunea benzii fluctuează, perturbând frecvența acestor impulsuri delicate.

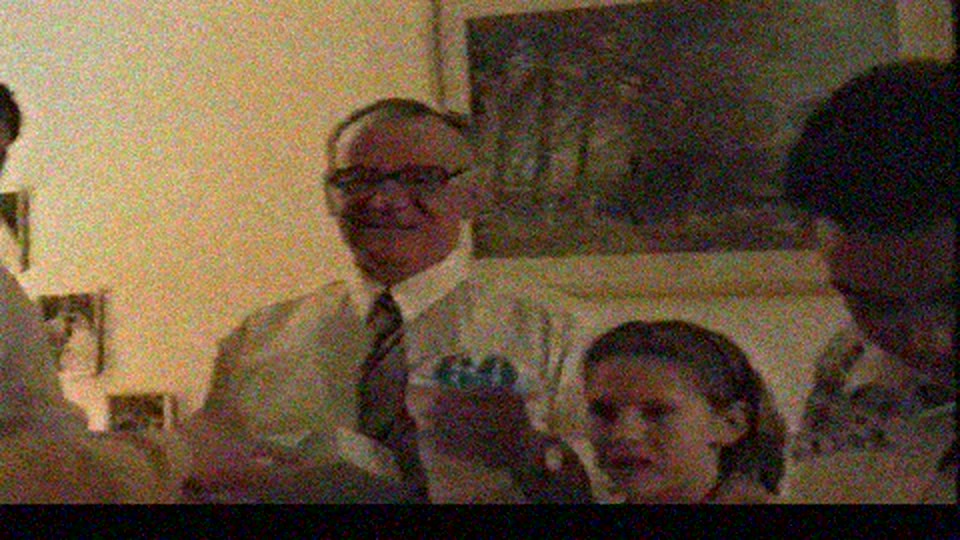

Tracking: banda și capetele nu se mai întâlnesc

Informația video pe o casetă VHS este scrisă în benzi diagonale înguste. Pentru ca redarea să fie curată, capetele video trebuie să scaneze perfect peste aceste dungi oblice, ghidate de o pistă de control liniară aflată pe marginea inferioară a benzii. Când pista de control este deformată, sau când geometria aparatului original de înregistrare diferea de aparatul tău actual, traiectoria capetelor deviază, citind parțial pista vecină. Rezultatul: benzi de zgomot și o imagine care sare. Poți afla în detaliu despre dungile orizontale de tracking și impactul lor asupra clarității.

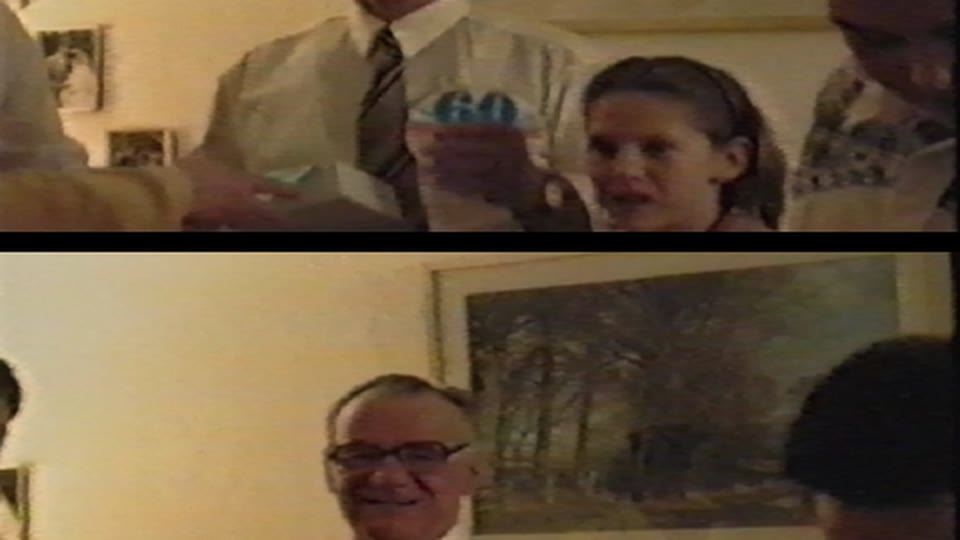

Sincronizarea verticală pierdută: imaginea se derulează

Când imaginea alunecă necontrolat în sus sau în jos, despărțită de o dungă neagră, sistemul suferă o pierdere completă a sincronizării verticale. Procesorul video nu primește semnalul care îi indică momentul în care trebuie să înceapă desenarea de sus a noului cadru. Această problemă apare frecvent la o bandă magnetică degradată sever, la redarea unei casete NTSC pe un echipament strict PAL, sau din cauza unui cablu SCART compromis. Totodată, casetele de filme cumpărate cu protecția Macrovision conțin impulsuri suplimentare în intervalul de blanking vertical, care derutează controlul automat de nivel al unui DVD recorder sau al unei plăci de captură; imaginea pulsează sau se derulează pe ecranul final.

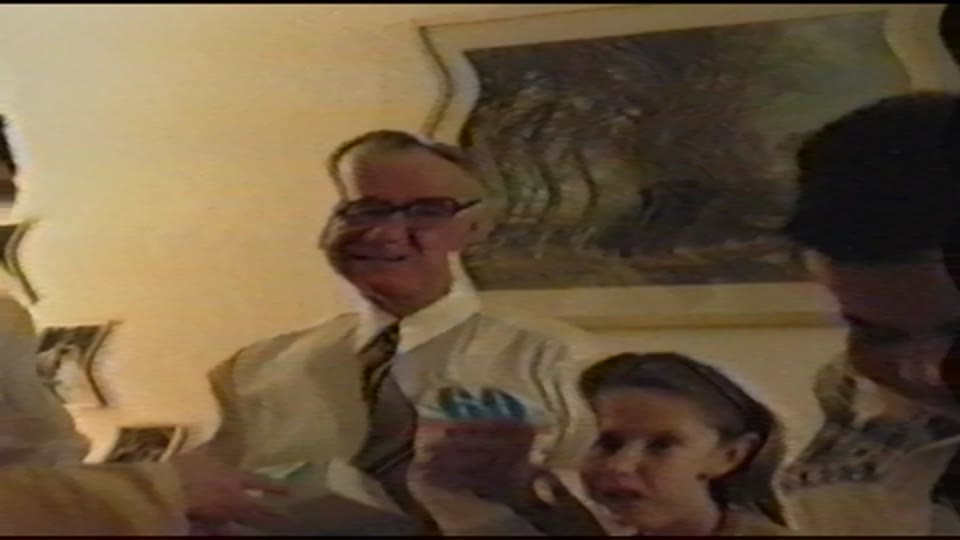

Jitterul de bază de timp: imaginea tremură

Într-un sistem mecanic bazat pe o roată cu capete video rotative, întinderea benzii și variațiile de viteză ale tamburului și cabestanului determină abateri minuscule de timp. Această variație microscopică face ca liniile orizontale individuale să sosească pe ecran ușor devreme sau ușor întârziat. În termeni vizuali, marginile drepte devin ondulate. Îndoirea părții de sus a imaginii vine în plus din momentul în care aparatul comută între cele două capete video, chiar în zona de sus a cadrului. Un televizor tolerează această fluctuație, dar o placă de captură USB nu: pierde sau repetă cadre, iar în fișier imaginea sare.

Imaginea VHS sare: 6 pași siguri de verificat acasă

Înainte de a lua o decizie privind un transfer profesional, testează riguros echipamentul propriu pentru a elimina variabilele externe. Fiecare etapă de testare izolează o componentă distinctă a lanțului tău analogic.

1. Reglează tracking-ul manual. Nu te baza exclusiv pe funcția automată a aparatului. Apasă butoanele fizice dedicate de pe telecomandă sau de pe panoul frontal pentru a forța alinierea capetelor peste informația utilă înregistrată.
2. Pune o altă casetă în același videocasetofon. Determinarea defectului necesită o verificare încrucișată. Dacă a doua casetă funcționează impecabil, erorile aparțin suportului magnetic al primei casete, nicidecum mecanismului de rulare.
3. Verifică cablul SCART și intrarea televizorului. Mufele murdare slăbesc transmiterea pulsurilor de sincronizare. Evită utilizarea adaptoarelor convertoare de calitate slabă în timpul testării inițiale, deoarece acestea blochează un semnal deja slăbit.
4. Setează sistemul pe PAL. O discrepanță regională creează imposibilitatea menținerii cadrelor fixe. Verifică meniul aparatului video și asigură-te că ieșirea corespunde strict standardului de transmisie compatibil.
5. Conectează videocasetofonul direct la televizor. Orice element adăugat în fluxul video introduce zgomot suplimentar. Ocolește receptoarele externe pentru a furniza ecranului o conexiune nemodificată electronic.
6. Oprește redarea dacă banda arată semne de deteriorare. Apariția punctelor albe dese pe ecran denotă pierderea oxidului, în timp ce zgomotele mecanice ascuțite sugerează murdărie extremă sau mucegai vizibil. Aceste defecte necesită curățare profesională înainte de un transfer făcut în laborator, unde tehnicienii restabilesc integritatea suportului fizic. Niciodată nu desface carcasa de plastic pentru a șterge banda cu lichide și nu rula în mod repetat casete de curățare, care uzează capetele video.

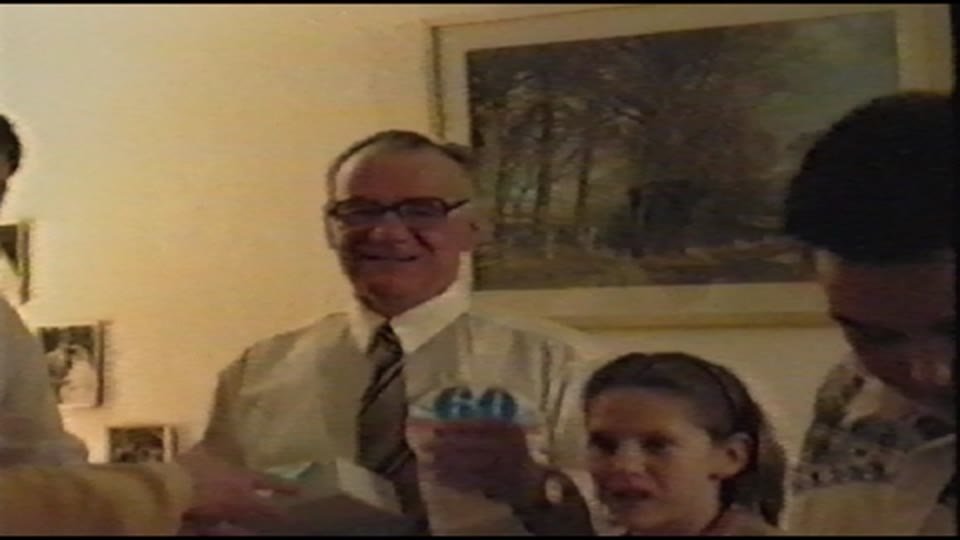

Ce corectează un TBC și ce nu corectează

Un corector de bază de timp (TBC) reprezintă un echipament fundamental în digitalizarea profesională a arhivelor. Există două categorii esențiale: modelul de linie, integrat direct în circuitele anumitor aparate premium, stochează temporar fiecare linie video, o evaluează și o eliberează exact la timpul necesar, eliminând marginile tremurate. Modelul cu memorie de cadru (frame-store) reține în memorie un cadru video întreg, generând de la zero un semnal de sincronizare curat, extrem de necesar pentru a preveni fluctuațiile echipamentelor de captură.

Corectează:

• Jitterul de bază de timp rezultat din fluctuațiile vitezei de rulare a tamburului video.
• Derularea verticală cauzată de impulsuri de sincronizare instabile (TBC-ul cu memorie de cadru regenerează sincronizarea).
• Cadrele repetitive sau pierdute pe parcursul transferului digital spre calculator.
• Decalajul de sunet generat de instabilitatea ratei de cadre transmise plăcii de captură.

Nu corectează:

• Lipsa fragmentelor de oxid de pe banda magnetică, apărute sub formă de pete luminoase neregulate.
• Mucegaiul de pe bandă și capetele video murdare.
• Erorile de tracking; TBC-ul lucrează doar cu ce capetele au citit deja de pe bandă, așa că tracking-ul se reglează întâi.
• Banda îndoită, cutată sau distrusă mecanic, care blochează contactul corect cu tamburul capetelor.

Am măsurat diferența pe bancul nostru de laborator: aceleași 10 casete VHS, citite o dată pe un videocasetofon de casă conectat la o placă de captură USB fără TBC și o dată pe Panasonic AG-1980P cu DPS Reality TBC și captură 10-bit 4:2:2. Am numărat cadrele pierdute sau repetate în fișierul rezultat. Mediana a fost de 14 cadre pe minut fără TBC și 0 cu lanțul de laborator. Pe o casetă E-180 (circa 3 ore), lanțul fără TBC a acumulat aproximativ 3 secunde de decalaj între sunet și imagine. Lanțul de laborator a rezolvat și mai multe detalii: în jur de 234 de linii orizontale efective, față de circa 205. Diferența de detaliu vine de la deck, captură și cablaj, nu de la TBC în sine.

De ce placa de captură USB face imaginea să sară mai rău decât televizorul

O particularitate frustrantă apare în momentul conversiei digitale acasă. Când rulezi materialul pe un ecran vechi, imaginea pare acceptabilă, dar pe calculator obții o captură inutilizabilă, sacadată și însoțită de un decalat audio accentuat. Motivul tehnic constă în diferența de procesare: televizorul analogic, conceput special pentru semnale imperfecte, se adaptează constant pe baza pulsurilor slabe pe care le primește. El întinde sau îngustează marginile imaginii fără să întrerupă redarea.

O placă de captură USB modernă folosește o arhitectură total diferită, impunând cerințe stricte de sincronizare. Când impulsul electronic întârzie chiar și o fracțiune insesizabilă de secundă din cauza tremurului benzii, cipul USB intră în stare de eroare și pur și simplu ratează momentul stocării cadrului. Pentru a nu lăsa un spațiu gol în fișierul final, dispozitivul alege să dubleze cadrul anterior sau să renunțe complet la fluxul de sunet din acea porțiune, producând o înregistrare plină de blocaje scurte. Majoritatea aparatelor obișnuite pur și simplu nu dețin componente de regenerare internă a semnalului, acestea fiind rezervate doar câtorva modele de top de la momentul respectiv. Detalii tehnice complete despre limitările dispozitivelor de larg consum se regăsesc în comparația dintre un cititor USB și un deck cu TBC, un test relevant asupra clarității finale.

Cum citim în laborator o casetă care sare

Un flux de producție profesional abordează fiecare suport magnetic printr-un set riguros de etape care exclud improvizația. Banda magnetică cedează firesc în condiții normale de depozitare, pierzând de regulă între 10 și 20% din semnal la fiecare deceniu. Când tratăm un mediu de stocare instabil, primul pas îl reprezintă curățarea profundă a tamburului video înainte de introducerea oricărui mediu magnetic nou, prevenind contaminarea încrucișată. Odată încărcată caseta, inginerul evaluează și ajustează parametrii de citire direct din controalele fine, calibrând manual tracking-ul în mod optim pentru traiectoria originală de pe bandă.

Semnalul este ulterior preluat de un videocasetofon dedicat, un Panasonic AG-1980P cu TBC de linie integrat, capabil să restabilească integritatea fiecărui rând de pixeli citit. Pentru siguranță totală la trecerea în spațiul digital, imaginea parcurge circuitele externe ale unui DPS Reality TBC care stabilizează complet structura cadrului integral, eliminând trepidațiile. Dacă investigația tehnică demonstrează că uzura provine dintr-o deformare lăsată de o cameră video decalibrată în trecut, apelăm la o unitate de verificare secundară superioară, cum este un JVC BR-S925E profesional. Semnalul procesat rezultă într-o captură 10-bit 4:2:2 necomprimată, păstrând detaliile nuanțelor coloristice, urmată de o deîmpletire algoritmică 50i→25p făcută atent. Astfel de tehnologii de corecție stau la baza oricărui transfer serios; de pildă, arhiva Televiziunii Române lucrează pe același principiu: aparatele video profesionale trec întotdeauna prin corecția bazei de timp înainte de copiere.

Din cele 312 casete VHS digitizate în laboratorul nostru din 2024 până în 2026, cele păstrate într-un dulap interior uscat au fost redate direct, fără tratament, în proporție de 94%. Restul au avut nevoie de curățare sau tratament înainte de a ajunge pe deck-ul cu TBC.

Panasonic AG-1980P

Deck VHS de referință

anii '90

• TBC de linie integrat
• Tracking manual fin pentru casete întinse

DPS Reality TBC

Corector de bază de timp cu memorie de cadru

lanț de laborator

• Regenerează sincronizarea verticală și orizontală
• 0 cadre pierdute/min pe bancul nostru

JVC BR-S925E

Deck S-VHS profesional

anii '90

• A doua opinie pe casete înregistrate pe alt aparat
• Redă VHS și S-VHS PAL

Captură 10-bit 4:2:2

Digitalizare

actual

• Fără compresie la captură
• Deîntrețesere atentă, 50i → 25p

Cât costă și cum trimiți casetele

Prețurile pentru conversia la standarde de laborator pornesc de la 47,40 lei/casetă. Comanda pornește cu un avans de 50 lei, care va fi scăzut automat din suma totală de la finalizarea integrală a evaluării tehnice. Adițional, solicitările care impun modernizarea clarității vizuale printr-o îmbunătățire AI Full HD opțională costă 4,99 lei/casetă.

Procedura este creată în jurul comodității totale. Trebuie doar să plasezi o comandă pentru o Cutie de amintiri direct pe platforma EachMoment. După ambalarea atentă a casetelor în siguranță, expediezi pachetul solid folosind instrucțiunile primite. Materialele sosesc în siguranță la noi, iar tehnicienii noștri gestionează digitalizarea casetelor VHS utilizând fluxul tehnic descris anterior. Rezultatele curate, stabile și gata de vizionare vor fi livrate prompt pe un mediu solid de stocare portabil sau printr-o conexiune cloud securizată, așa cum au procedat în siguranță peste 12.000 de familii. Pentru formatul redus al echipamentelor de filmat portabile, procedeul tehnologic pentru casetele VHS-C din camera video menține aceiași parametri stricți de stabilitate.

Întrebări frecvente

De ce imaginea VHS sare doar pe anumite casete?

Imaginea VHS sare doar pe anumite casete pentru că acele casete au fost înregistrate pe alt aparat sau cu o cameră video cu tracking diferit, ori banda lor s-a întins în timp. Capetele videocasetofonului tău nu mai urmăresc exact pistele diagonale. Reglează tracking-ul manual; dacă saltul rămâne, caseta are nevoie de un deck profesional cu tracking fin și TBC.

Ce înseamnă când imaginea se derulează în sus pe televizor?

Când imaginea se derulează continuu și o bară neagră traversează ecranul, televizorul a pierdut sincronizarea verticală. Cauzele obișnuite sunt un cablu SCART defect, o casetă NTSC redată pe un televizor doar PAL, protecția la copiere a casetelor cumpărate trecută printr-un al doilea aparat, sau un semnal de sincronizare slab de pe o bandă uzată.

Pot repara acasă o imagine VHS care tremură?

Nu complet. Tremurul marginilor și îndoirea părții de sus a imaginii sunt jitter de bază de timp, o instabilitate de timing a semnalului care vine de la bandă. Tracking-ul și un cablu bun ajută puțin, dar corecția reală o face doar un TBC, care reține fiecare linie sau cadru și îl retrimite pe un ceas stabil.

Ce este un TBC și am nevoie de el pentru digitalizare?

Un TBC (corector de bază de timp) aliniază din nou liniile video care sosesc prea devreme sau prea târziu de pe bandă și regenerează sincronizarea. Pentru digitalizare este esențial: pe bancul nostru, captura fără TBC a pierdut sau repetat 14 cadre pe minut, iar lanțul Panasonic AG-1980P + DPS Reality TBC a pierdut 0.

Un adaptor SCART-HDMI poate face imaginea să sară?

Da. Un adaptor SCART-HDMI ieftin are nevoie de o sincronizare curată și stabilă. Semnalul instabil al unei casete VHS uzate îl face să piardă cadre sau să piardă imaginea pentru o clipă. Pentru diagnostic, conectează videocasetofonul direct la un televizor prin SCART; dacă acolo imaginea e stabilă, vina este a adaptorului.
